MNS低電圧開閉装置の設置方法

MNS 低電圧開閉装置のサプライヤーとして、私は適切な設置プロセスの重要性を理解しています。このブログでは、MNS 低電圧スイッチギアの設置手順を説明し、現場での経験に基づいた洞察を共有します。

インストール前の準備

設置を開始する前に、包括的なサイト評価を実施することが重要です。設置場所をチェックして、MNS 低電圧開閉装置の要件を満たしていることを確認してください。設置場所は乾燥していて、換気がよく、安定した基礎がなければなりません。床は開閉装置の重量に耐えられる必要があります。たとえば、開閉装置が大きくて重い場合は、鉄筋コンクリートの床が必要になる場合があります。

設置場所の寸法を正確に測定してください。操作、メンテナンス、将来の拡張時にアクセスしやすいように、開閉装置の周囲に十分なスペースがあることを確認してください。通常、すべての側面に少なくとも 0.8 ～ 1 メートルの隙間を設けることが推奨されます。

到着したら、開閉装置のコンポーネントを検査してください。輸送中に目に見える損傷がないか確認してください。サーキットブレーカー、コンタクタ、バスバーなどのすべての部品が存在し、良好な状態であることを確認してください。付属の製品マニュアルを参照してください。MNS 低電圧開閉装置コンポーネントの詳細なリストについては、

インストール手順

ステップ 1: 開閉装置の位置決め

適切な昇降装置を使用して、開閉装置ユニットを設置場所まで慎重に移動します。ユニットがレイアウト設計に従って正しい順序で配置されていることを確認してください。ユニットを正確に位置合わせして、バスバーやその他の電気接続が適切に接続されていることを確認します。水平器を使用して開閉装置が水平に設置されていることを確認してください。設置が不均一だと内部コンポーネントにストレスが発生し、その性能に影響を与える可能性があります。

ステップ 2: バスバーの取り付け

バスバーは開閉装置のバックボーンであり、電力を分配する役割を果たします。まず、バスバーの表面をきれいにして、汚れや酸化物を取り除きます。導電性を向上させ、腐食を防ぐために、バスバー接続部に導電性グリースの薄い層を塗布します。付属の電気回路図に従ってバスバーを接続します。適切なトルクレンチを使用して、指定されたトルク値でバスバー接続を締めます。締めすぎたり締めすぎたりすると、電気接触が悪くなり、過熱する可能性があります。

ステップ 3: サーキットブレーカーとコンタクタの設置

サーキットブレーカーとコンタクタは、指定されたコンパートメントに設置してください。しっかりと取り付けられ、正しく位置合わせされていることを確認してください。配線図に従って、電線をサーキットブレーカーとコンタクタに接続します。端子の極性と接続に注意してください。接続を再確認して、ワイヤの緩みや間違った接続がないことを確認してください。

ステップ 4: ケーブル接続

入力ケーブルと出力ケーブルを開閉装置に接続します。ケーブルグランドを使用してケーブルの入り口を密閉し、湿気や埃が開閉装置に侵入するのを防ぎます。ケーブルをきちんと配線し、ケーブルや開閉装置に損傷を与える可能性のある動きを防止するために固定します。ケーブル管理を改善するには、ケーブルトレイまたはコンジットの使用を検討してください。ケーブルを接続するときは、ケーブルの断面積が必要な電流容量に適切であることを確認してください。

ステップ 5: 接地

適切な接地は、開閉装置とそれを操作する人の安全のために不可欠です。開閉装置の接地バーを信頼性の高い接地システムに接続します。接地線は、あらゆる故障電流を処理できる十分な断面積を備えている必要があります。接地抵抗をチェックして、関連規格を満たしていることを確認してください。

インストール後のチェック

設置が完了したら、一連のチェックを実行して、MNS 低電圧スイッチギアが適切に機能することを確認します。

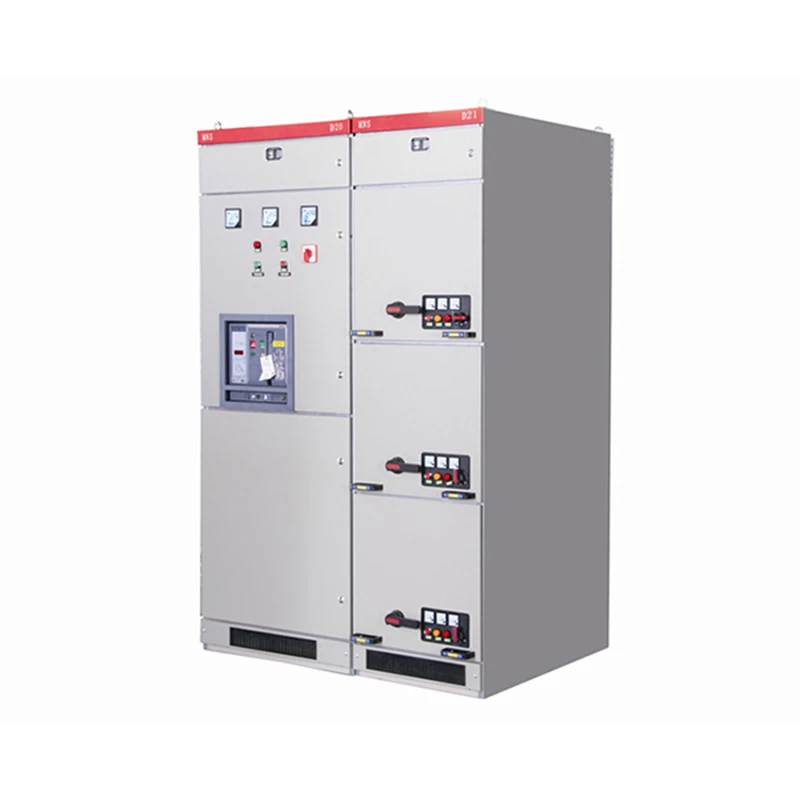

MNS Low Voltage Switchgear manufacturers Power Factor Correction Panel manufacturers

電気的チェック

マルチメータを使用して開閉装置内のさまざまなポイントの電圧を測定し、電源が安定しており、指定された範囲内にあることを確認します。さまざまな端子間の抵抗を測定して、電気接続の導通をチェックします。異常な抵抗値がある場合は、接続の緩みまたは不良を示している可能性があります。

機能チェック

回路ブレーカーとコンタクターを手動で操作してテストします。トリップして正しく閉まるかどうかを確認してください。障害状態をシミュレートして保護リレーの動作を検証します。保護機能が期待どおりに動作し、過電流、短絡、その他の障害から電気システムを効果的に保護できることを確認してください。

安全チェック

ドアインターロックや保護カバーなどの開閉装置の安全機能を検査します。それらが正しく機能し、オペレーターに適切な保護が提供されていることを確認してください。開閉装置のラベルをチェックして、すべてのコンポーネントが簡単に識別できるように明確にマークされていることを確認してください。

結論

MNS 低電圧開閉装置の設置には、慎重な計画、適切な実行、および設置後の徹底的なチェックが必要です。このブログで概説されている手順に従うことで、スイッチギヤの設置と信頼性の高い動作を確実に成功させることができます。 MNS 低電圧開閉装置または関連製品の購入を検討されている場合は、弊社がお手伝いいたします。当社の専門家チームは、設置プロセス全体を通じて詳細な技術サポートとガイダンスを提供します。お客様の具体的な要件についてご相談になり、今すぐ電気システムの最適化を開始するにはお問い合わせください。

参考文献

電気設備の規格とガイドライン
MNS低圧開閉器、力率改善盤、ケーブル分岐箱の製品マニュアル
